Złoża do filtrów wody SUW - to zasypane w obudowie filtra ziarna, różnych granulacji, czasem różnych materiałów filtrujących. Tworzą razem medium filtrujące wodę. Złoża do filtracji w stacji uzdatniania wody stanowią „centrum” SUW. Ich dobór jest uzależniony od rodzaju zanieczyszczeń występujących w uzdatnianej wodzie. Dobre dobranie jest bardzo ważne do poprawnej i długiej pracy całego systemu. Podstawą uzdatniania wody wodociągowej dużych, małych gmin lub miast jest redukcja zanieczyszczeń mechanicznych przez SUW (stację uzdatniania wody). Powodują owe zanieczyszczenia blokowanie elementów urządzeń instalacji wodnej. Kolejnym uciążliwym problemem jest wysoki stopień twardości wody oraz często spotykane duże stężenie żelaza i manganu. To również należy do zadań SUW wodociągów. Następnym arcyważnym elementem produkcji wody pitnej w zakładach wodociągowych jest jej dezynfekcja. Woda wodociągów, nie może zawierać  bakterii i innych chorobotwórczych drobnoustrojów. Mimo wzorowej pracy SUW zdarzają się przypadki zanieczyszczenia z zewnątrz instalacji wodnej. Przedostanie się myszy, lisa czy innych zwierząt generuje takie zanieczyszczenia biologiczne. Zwierzę tonie i rozkładając się jest powodem skażenia. Dlatego procedury i szybkie działanie działu technicznego kontrolującego stan mechaniczny instalacji, monitorowanie wody jest bardzo istotne.

Jakie złoże filtracyjne dla wodociągów? Złoża filtracyjne są kluczowym elementem systemów wodociągowych do oczyszczania wody przed jej dostarczeniem dla społeczności gminy czy miasta. Istnieje kilka rodzajów złoża filtracyjnego oraz materiały używane do uzdatniania wody, najpopularniejsze to: Piasek i żwir: Jest to tradycyjne złoże filtracyjne popularne od dawna z uwagi na cenę i dostępność. Warstwy piasku i żwiru są ułożone w odpowiednich warstwach, zapewniając skuteczną filtrację mechaniczną. Aktywowany węgiel: Złoże to wykorzystuje węgiel aktywowany do adsorpcji zanieczyszczeń organicznych oraz niektórych substancji chemicznych. Jest szczególnie skuteczne w usuwaniu zapachów, smaków i chloru. Materiały złóż: Materiały takie jak antracyt, granulat szklany czy kruszywo ceramiczne. Mogą być stosowane do usuwania zanieczyszczeń, takich jak związki żelaza i manganu.

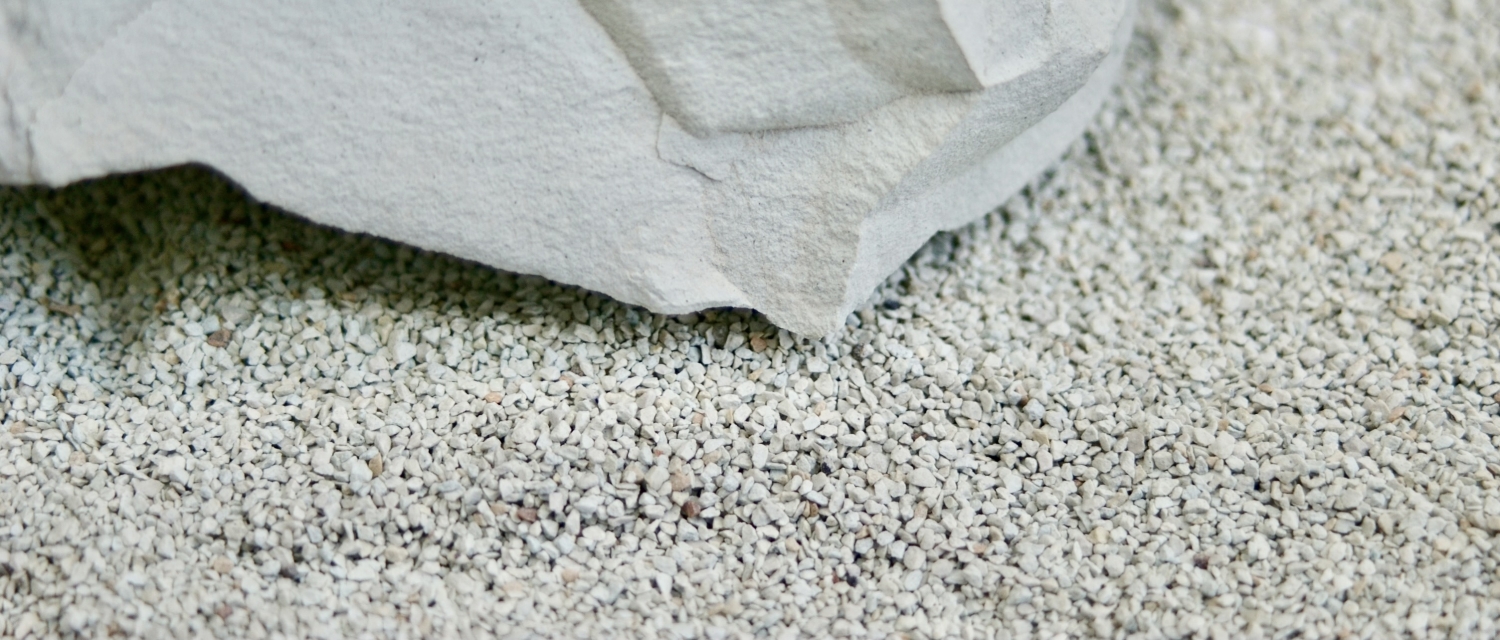

na fotografii złoże ACTIW FILTER z filtracją na poziomie 2 mikronów, bariera dla zanieczyszczeń biologicznych, redukujące żelazo, mangan. pierwiastki radioaktywne, metale ciężkie, związki amonowe.

Wybór odpowiedniego złoża filtracyjnego zależy od rodzaju zanieczyszczeń obecnych w surowej wodzie, poziomu technologicznego i wymagań jakościowych dla wody docelowej, a także od dostępnych zasobów finansowych. Odpowiednia konserwacja i regularne czyszczenie złoża filtracyjnego są niezbędne dla utrzymania jego skuteczności i wydajności.

Podczas poszukiwań złoża filtracyjnego wodociągi często zadają wiele pytań w celu dokonania odpowiedniego wyboru. Oto kilka najczęstszych pytań, które mogą być zadawane:

1. Jaka jest jakość wody surowej? - Badanie jakości surowej wody jest istotne, aby zrozumieć rodzaj zanieczyszczeń, które będą wymagały usuwania przez złoże filtracyjne.
2. Jakie są wymagania techniczne dla instalacji złoża filtracyjnego? - Wodociągi muszą określić wymagania dotyczące przepływu wody, ciśnienia, temperatury oraz innych czynników technicznych.
3. Jakie są koszty budowy i eksploatacji złoża filtracyjnego? - Ocenia się koszty związane z budową infrastruktury, zakupem i instalacją urządzeń filtracyjnych oraz koszty eksploatacji i konserwacji.
4. Czy złoże filtracyjne będzie wymagało specjalnych zezwoleń lub regulacji? - W zależności od lokalizacji i skali projektu, złoże filtracyjne może wymagać uzyskania zezwoleń od władz regulacyjnych i spełnienia określonych norm środowiskowych.

Zrozumienie tych kwestii pozwala wodociągom dokonać świadomego i efektywnego wyboru złoża filtracyjnego, który spełni ich potrzeby i wymagania. W zasadzie odpowiedzią na problemy dotyczące większości SUW wodociągowych w Polsce jest złoże ACTIW FILTER.

ACTIW FILTER (ACTIVE FILTER) odporny na działanie utleniaczy, może być stosowany wraz z wysokimi dawkami chloru lub ozonu, co w przypadku wód o wysokim zanieczyszczeniu mikrobiologicznym ma bardzo duże znaczenie. Filtracja na poziomie 2 mikronów jest barierą dla zanieczyszczeń biologicznych. Unikatowość tego złoża daje możliwość redukowania żelaza, manganu. pierwiastków radioaktywnych, metali ciężkich, związków amonowych.

Mniejsza masa nasypowa złoża ACTIW pozwala na szybsze płukanie wsteczne w tzw. fluidyzacji co oprócz zalety jak szybkość płukania pozwala na bardzo dokładne regenerowanie dennicy filtra. W złożach kwarcowych jest taka regeneracja często niedokładna, wymaga więcej energii, więcej wody. ACTIW FILTER oszczędza wodę i energię, jednocześnie regeneruje dokładnej. Opory filtracyjne są obniżone o 30%, czasy regeneracji aż o 50%. Molekularne sito biologiczne, czyli zdolność zatrzymywania mikroorganizmów jak bakterie E.coli i pasożyty jest bardzo istotnym wyróżnikiem tego złoża. Klarowność wody po filtracji tym złożem jest wizualnym dowodem jego unikatowości.

W większości systemy uzdatniania wody (w przemyśle, wodociągach publicznych, aquaparkach) oparte są na medium filtracyjnym w postaci piasków kwarcowych o różnej granulacji, czasami wsparte złożem katalitycznym lub antracytowym. Proces filtracji odbywa się przez usitowienie przestrzeni między pojedynczymi ziarnami piasku, które stanowią barierę filtracyjną dla zanieczyszczeń zawartych w wodzie. W przypadku złóż piaskowych zdolność zatrzymywania zanieczyszczeń wynosi tylko 10-30 mikronów - dla wpracowanych złóż przyjmuje się około 20 mikronów. Przy jednoczesnym dużym oporze hydrostatycznym i małej powierzchni aktywnej kwarcu. Piasek nie jest barierą dla mikroorganizmów i pasożytów.

W tym przypadku złoża ACTIW FILTER posiada wielokrotnie wyższą skuteczność filtracji na poziomie 2 mikronów przy znacznie niższym oporze hydrostatycznym i o wiele większej powierzchni aktywnej. 60m2/g gdzie piasek posiada 10m2/g Dzięki specyficznej budowie krystalicznej ACTIW FILTER posiada zdolności adsorpcyjne i możliwość zatrzymywania na swojej powierzchni zanieczyszczeń mikrobiologicznych czego nie spełnia złoże kwarcowe. Ponadto ACTIW FILTER posiada zdolność wiązania kationów metali ciężkich i związków amonowych. Złoże redukuje żelazo, mangan jak i pierwiastki radioaktywne. Masa nasypowa piasku to 1,6 kg/l natomiast ACTIW FILTER to 0,9 kg /l Mniejsza masa nasypowa pozwala na lepsze i szybsze regeneracje złoża ACTIW FILTER.

W dłuższym użytkowaniu tego innowacyjnego złoża filtrującego, widać duże oszczędności wody i energii, przy jednoczesnym dokładniejszym regenerowaniu tego materiału filtracyjnego.

Konkretne efekty technologiczne:

- Płukanie szybsze, dokładniejsze, fluidyzacja bardzo dokładnie regeneruje dennicę.
- Filtracja na poziomie 2 μm
- Obniżone opory filtracji o 30%
- Mniejsze obciążenie energetyczne pomp głębinowych.
- Zmniejszone czasy regeneracji płukań wstecznych aż do 50%
- Zdolność wiązania kationów metali ciężkich, związków amonowych, pierwiastków radioaktywnych
- Molekularne sito biologiczne
- Zdolność zatrzymywania mikroorganizmów jak bakterie E.coli i pasożyty
- Bez stosowania koagulantów

Złoże zasypane zgodnie z procedurą i pod okiem naszych specjalistów (ponad 30 lat w branży) jest konkretnym jakościowym rozwiązaniem dla dużych i małych wodociągów (woda pitna), przemysłu czy aquaparków.

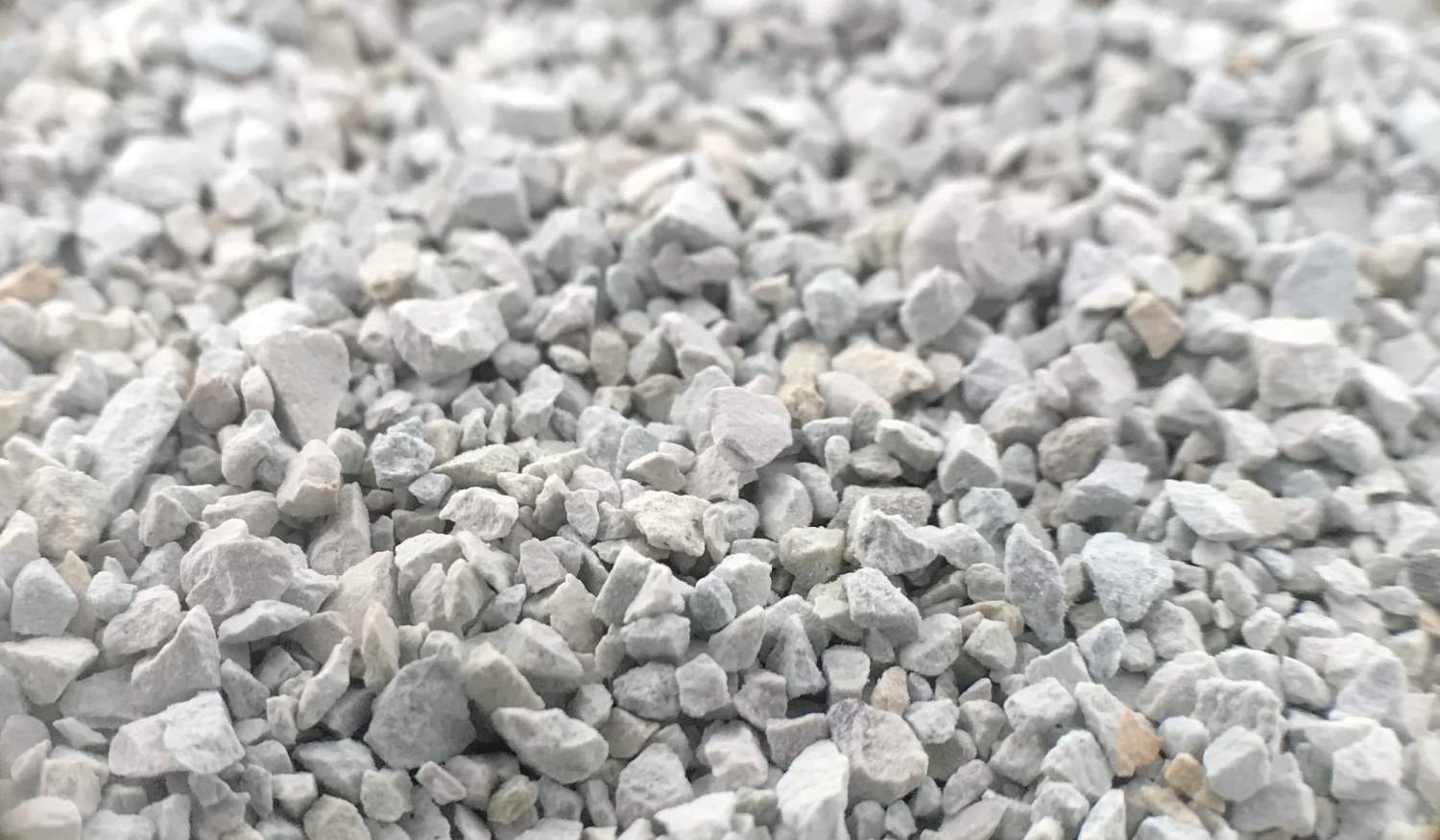

na fotografii złoże ACTIW FILTER z filtracją na poziomie 2 mikronów, bariera dla zanieczyszczeń biologicznych, redukujące żelazo, mangan. pierwiastki radioaktywne, metale ciężkie, związki amonowe.

Ważnym elementem przy wymianie złoża filtracyjnego są oczywiście wspomniane wyżej analizy i zasypanie złoża oraz dodatkowo należy pamiętać o przeprowadzeniu dokładnych oględzin wnętrza obudowy filtra, w tym dysz filtrujących. Czasem nasi specjaliści przy tych pracach spotykali się z zerwanymi dennicami filtrów lub uszkodzonymi dyszami filtracyjnymi. Czasem niedokładne projekty SUW (np. złe ilości grzybków filtrujących) lub po prostu ciężka i długa eksploatacja powoduje rozkalibrowanie i zniszczenia tychże dysz.

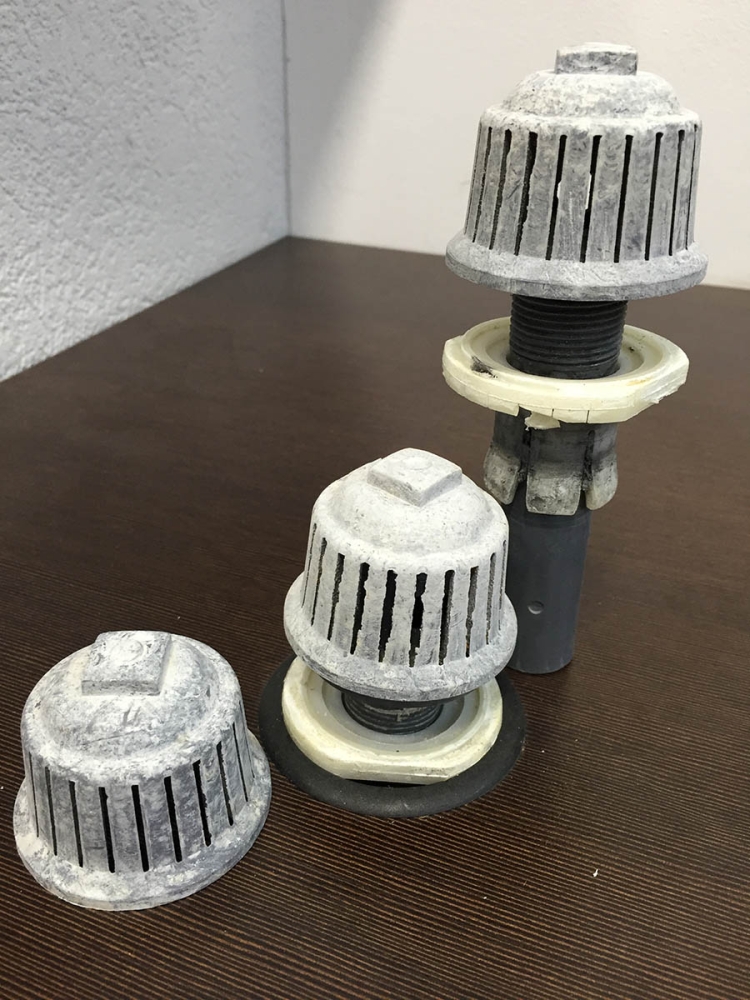

Poniżej na fotografii zniszczone grzybki powodujące wydostawanie się złoża filtracyjnego na zewnątrz filtrów

Na zdjęciu poniżej nowe części do dysz, tzw. grzybki.

Kiedy i dlaczego należy wymieniać złoża filtrujące w SUW stacji uzdatniania wody.

Wymiana złóż filtracyjnych

Wymiana złóż filtracyjnych to proces, który ma na celu utrzymanie efektywności systemu uzdatniania wody poprzez zastąpienie zużytych materiałów filtracyjnych nowymi. Złoża filtracyjne to materiały takie jak piasek kwarcowy, węgiel aktywny, antracyt, czy zeolity, które zatrzymują zanieczyszczenia podczas przepływu wody przez filtry.

Na czym polega wymiana złóż filtracyjnych?

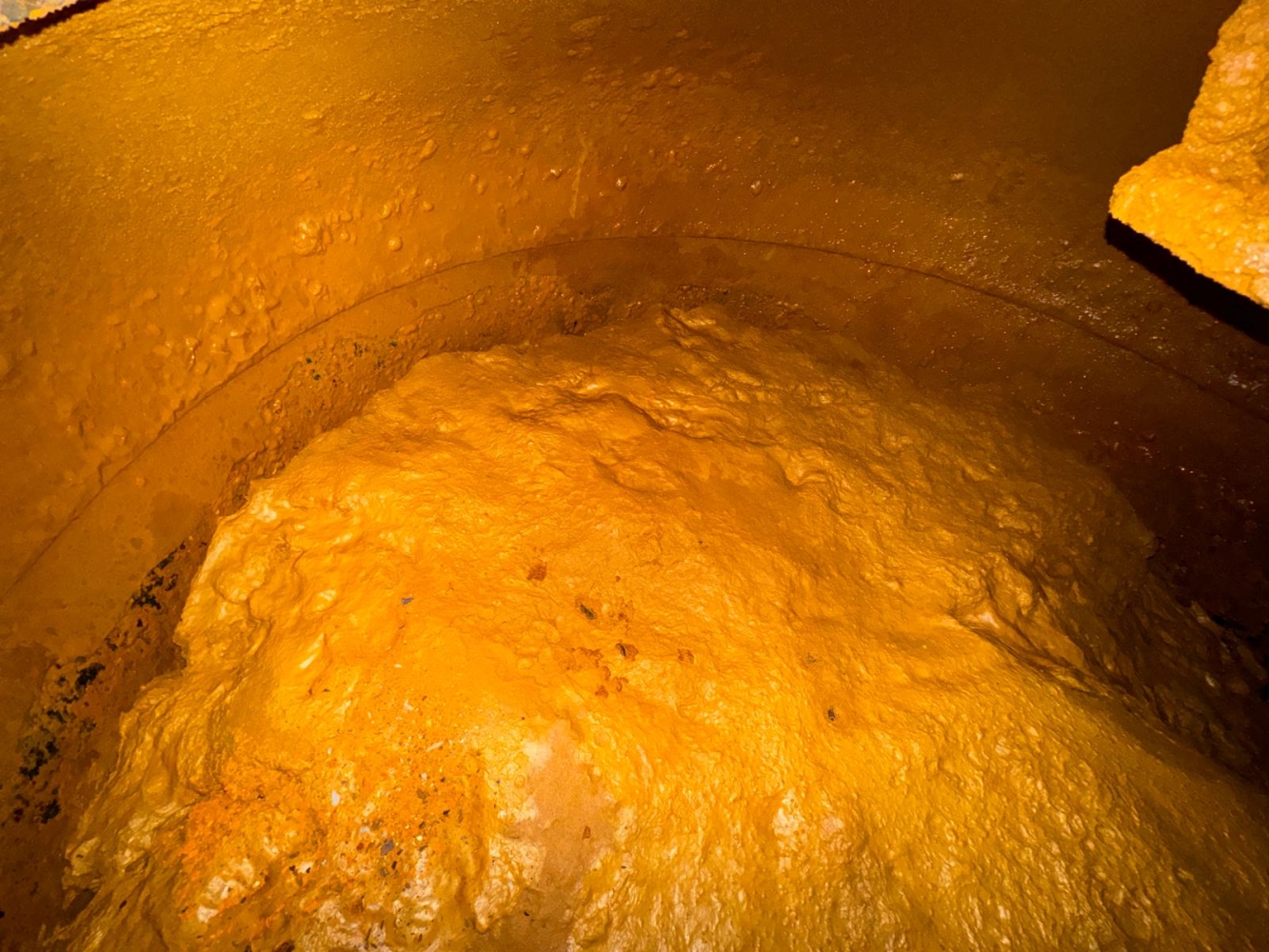

Zbrylone złoże, "ścieżkujące" praca systemu SUW jest nieprawidłowa

1. Ocena stanu złóż: Przed przystąpieniem do wymiany należy ocenić stan istniejących złóż filtracyjnych. Może to obejmować testy jakości wody, pomiary przepływu oraz ocenę wizualną złóż.

2. Wyłączenie systemu: Filtr jest wyłączany z eksploatacji, a woda jest usuwana z komory filtracyjnej.

3. Usunięcie starych złóż: Zużyte materiały filtracyjne są usuwane z filtra. W przypadku dużych systemów może być to wykonane mechanicznie.

4. Czyszczenie komory: Po usunięciu starych złóż komora filtra jest dokładnie czyszczona, aby usunąć wszelkie pozostałości i osady.

5. Sprawdzenie stanu dysz/grzybków filtracyjnych. Często i najlepiej należy wymienić wszystkie z powodu ich rozkalibrowania.

Innowacyjne naturalne złoże klinoptylolitowe ACTIW FILTER

1. Dodanie nowych złóż: Nowe materiały filtracyjne są wprowadzane do komory filtra i równomiernie rozmieszczane.
2. Testowanie i uruchomienie: Po wymianie złóż system jest ponownie uruchamiany i testowany pod kątem poprawności działania oraz jakości uzdatnianej wody.

Czynniki wpływające na stan złóż filtracyjnych

1. Jakość wody surowej: Im więcej zanieczyszczeń znajduje się w wodzie surowej, tym szybciej złoża filtracyjne ulegają zużyciu.
2. Intensywność eksploatacji: Częstotliwość i ilość przepływającej przez filtry wody wpływa na tempo zużycia złóż.
3. Typ złoża: Różne materiały filtracyjne mają różną trwałość i efektywność w zatrzymywaniu zanieczyszczeń.

1. Zanieczyszczenia: Obecność specyficznych zanieczyszczeń, takich jak żelazo, mangan, czy związki organiczne, może wpłynąć na degradację złóż filtracyjnych.
2. Warunki eksploatacyjne: Temperatura, pH wody oraz sposób konserwacji systemu filtracyjnego mają znaczenie dla trwałości złóż.

Regularne monitorowanie jakości wody i stanu złóż filtracyjnych jest kluczowe do określenia optymalnego momentu wymiany. Prowadzenie odpowiednich testów i przeglądów może pomóc w zapobieganiu problemom z jakością wody i zapewnieniu nieprzerwanej efektywności systemu uzdatniania wody.

ACTIW FILTER różne granulacje złoża Różne złoża zeolitowe

Modernizacja SUW stacji uzdatniania wody na poziomie wymiany, zmiany na nowoczesne złoża filtracyjne.

Nie trzeba modernizować SUW za miliony PLN. Przebudowa i skomplikowane modernizacje wiążą się często ze wstrzymaniem częściowym rozbioru wody. Takie modernizacje trwają miesiącami. Profesjonalna wymiana złoża z techniczną inspekcją całości dysz filtracyjnych, uszczelnień i innych aspektów technologicznych powoduje, że jakość i ilość uzdatnionej wody wchodzi na wyższy poziom. Warunkiem tego jest dokonanie profesjonalnej inspekcji technologów i specjalistów z branży wodziarskiej. Trwa to kilka, kilkanaście dni bez zatrzymania pracy SUW.

Firma ACTIW modernizuje stację uzdatniania wody w sposób pozwalający pracę SUW bez przerw. Dobór innowacyjnego złoża klinoptylolitowego ACTIW WATER z wymianą i uruchomieniem SUW pozwala na wprowadzenie wyższej jakości wody zgodnej z wymaganymi normami.

Profesjonalna Wymiana Złoża Filtracyjnego (usuwanie żelaza, manganu, amoniaku, metali ciężkich) pozwala zmodernizować SUW -stacje uzdatniania wody- wodociągów, gospodarstw rolnych, parków wodnych etc. Oszczędności z tym związane są ogromne począwszy od procesu zmiany złoża po uruchomienie i potem w czasie eksploatacji.

Nasi specjaliści z 30 letnim doświadczeniem dobierają dany rodzaj złoża do konkretnych zastosowań. Opracowują lub modernizują technologię uzdatniania wody lub ścieków zgodnie z konkretnym zapotrzebowaniem. Firma Actiw profesjonalnie usuwa i zasypuje złożem łącznie z uruchomieniem stacji uzdatniania wody SUW.

Proces wymiany złóż w SUW Wymiana złóż filtracyjnych to złożony projekt, który wymaga precyzji i doświadczenia. Jak wyżej wspomniałem proces zaczyna się od wyłączenia danego filtra z eksploatacji oraz spuszczenia wody. Następnie usuwa się zużyte złoża i przygotowuje zbiornik na nowe materiały filtracyjne.

Po usunięciu zużytego złoża widać uszkodzenia oraz rozkalibrowanie w dyszach filtrujących, popularnie zwanych grzybkami.

Złoża zeolitowe są różne, różnice często są bardzo ważne Różne złoża zeolitowe

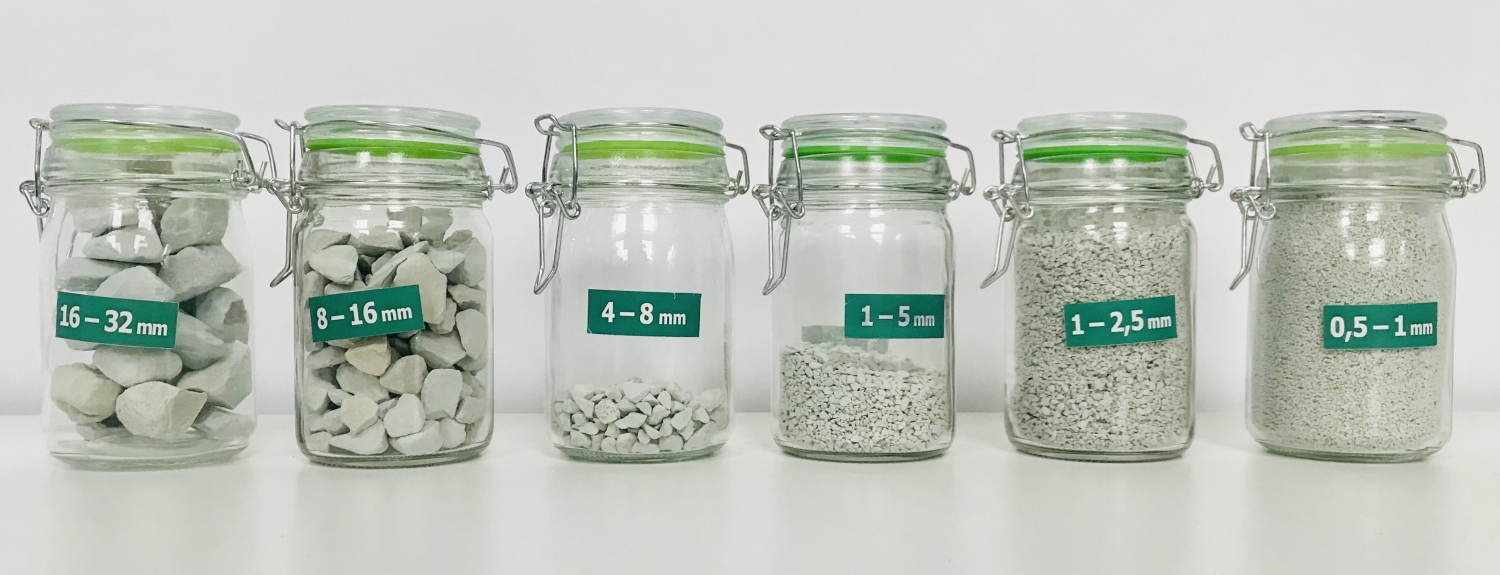

Różne granulacje ACTIW FILTER złoża innowacyjnego w swojej pracy, oszczędności wody i energii z jednoczesną klarownością wody widocznej "gołym okiem"

Ważnym etapem jest wybór odpowiedniego rodzaju złóż, dostosowanego do specyfiki lokalnej wody surowej oraz potrzeb mieszkańców. Po wprowadzeniu nowego złoża do zbiornika, filtr jest uruchamiany i poddawany odpowiednim testom, aby upewnić się, że działa on zgodnie z założeniami. Przed włączeniem do normalnej eksploatacji przeprowadza się również płukanie i testy jakościowe wody. Wszystkie prace z modernizacją złoża powinne być robione pod okiem specjalisty w branży. Obecnie są dostępne złoża klinoptylolitowe pozwalające podnieść jakość uzyskanej wody z SUW. Stosować je zaczynają od lat na całym świecie, wodociagi, parki wodne, baseny, przemysł.

Zatory zatrzymujące prace SUW

Korzyści z wymiany złóż

Regularna wymiana złóż filtracyjnych niesie ze sobą wiele korzyści, w tym:

• Poprawa jakości wody – świeże złoża skuteczniej usuwają zanieczyszczenia, co przekłada się na lepszą jakość wody dostarczanej do odbiorców.
• Zwiększenie wydajności systemu – nowe złoża poprawiają przepustowość filtrów, co pozwala na bardziej efektywne uzdatnianie większych ilości wody.
• Ochrona zdrowia – usuwanie potencjalnie szkodliwych substancji i mikroorganizmów z wody minimalizuje ryzyko związane z jej spożyciem.
• Dłuższa żywotność instalacji – regularne utrzymanie i wymiana złóż zapobiega awariom i przedłuża okres eksploatacji całego systemu uzdatniania.

Wymiana złóż w Stacjach Uzdatniania Wody  SUW, to nieodzowny element w utrzymaniu najwyższych standardów jakości wody pitnej. Dzięki odpowiednio przeprowadzonym pracom konserwacyjnym i modernizacyjnym, możliwe jest dostarczanie mieszkańcom bezpiecznej, czystej i smacznej wody, spełniającej wszelkie normy zdrowotne. To inwestycja nie tylko w jakość życia, ale także w zdrowie i przyszłość społeczności. Do filtrów w wodociągach odpowiednie złoże filtracyjne powinno być dobrane w zależności od specyficznych wymagań jakości wody oraz technologii uzdatniania.

Często dopiero po otwarciu filtrów oraz usunięciu zużytego złoża widać co faktycznie było przyczyną niewłaściwej pracy SUW. (patrz fotografie)

Wybór odpowiednich złoży filtracyjnych dla SUW wodociągów, gospodarstw rolnych, parków wodnych zależy od wielu czynników, takich jak rodzaj zanieczyszczeń w wodzie, jej przepływ, dostępność surowców i finanse. Oto kilka popularnych typów złoży filtracyjnych stosowanych w wodociągach, wraz z ich głównymi cechami:

- Piasek i żwir: Najpopularniejsze złoża filtracyjne, które są najtańsze i łatwo dostępne. Piasek i żwir usuwają większe cząstki, osady oraz część zanieczyszczeń organicznych. Ich skuteczność może być zwiększona przez zastosowanie wielu warstw o różnej granulacji. Zakłada się poziom filtracyjny 10-30 mikronów.

- Aktywowany węgiel: Złoże z aktywowanego węgla jest skuteczne w usuwaniu zanieczyszczeń organicznych, chloru, związków chemicznych, nieprzyjemnych zapachów i smaków z wody. Przydatne, jeśli woda zawiera dużą ilość substancji organicznych.

- Złoża antracytowe: Antracyt posiada wysoką porowatość, co sprawia, że jest skutecznym medium filtracyjnym. Złoża antracytowe są skuteczne w usuwaniu zawiesin, zanieczyszczeń organicznych i niektórych związków chemicznych.

- Zeolity: Zeolity są minerałami o strukturze siatki krystalicznej, które mogą usuwać zanieczyszczenia, takie jak amoniak, żelazo, mangan oraz niektóre związki chemiczne, nawet te radioaktywne. Zeolity są również stosunkowo odporne (w zależności od procesu obróbki) na zmiany pH i temperatury. Różnice w zeolitowych złożach filtracyjnych są spore. Wynikają nie tylko ze składu stosunku krzemu i glinu (miejsce wydobycia), lecz z procesu termicznego po wydobyciu i kruszeniu (granulacja). Poziom filtracji 2-5 mikronów co wiąże się z zapora mikrobiologiczną. Coraz częściej wykorzystuje się te odporniejsze złoża zeolitowe w filtracji wodociągowej. Większe koszty zakupu procentują potem dużymi oszczędnościami wody oraz zwiększeniem jakości wody dla mieszkańców-odbiorców wody wodociągowej.  Różne złoża zeolitowe

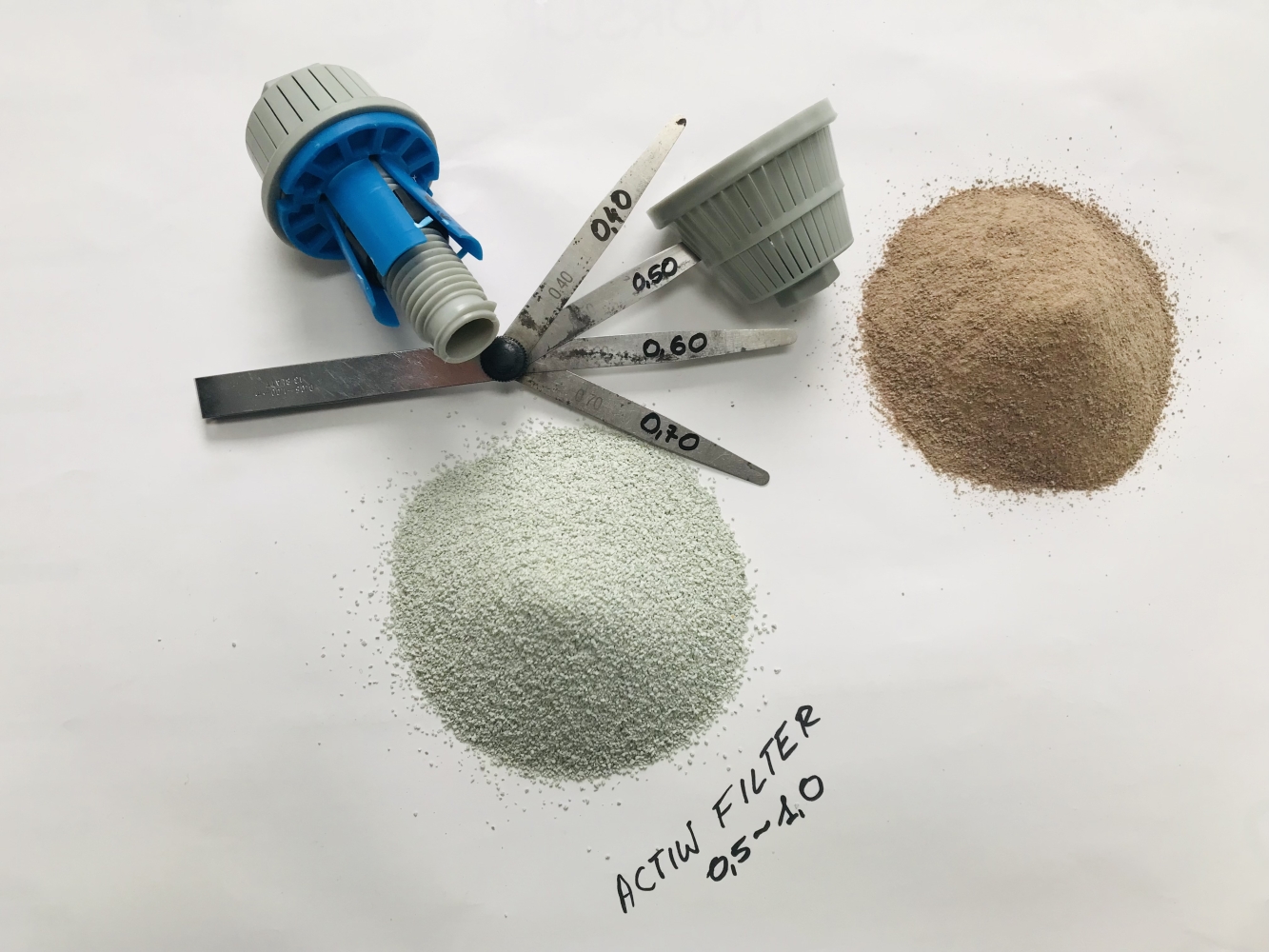

Powyżej (po lewej) innowacyjne złoże klinoptylolitowe ACTIW FILTER oraz inne australijskie zeolitowe (po prawej)

- Mieszane złoża filtracyjne: Często stosuje się mieszanki różnych materiałów filtracyjnych np. piasek, żwir, aktywowany węgiel, antracyt, złoża zeolitowe.
Zeolity ze względu na mniejszą masę nasypową mają zaletę tzw. fluidyzacji w regeneracji płukania wstecznego. Skutkuje to szybszym, dokładniejszym regenerowaniem i mniejszą ilością wody potrzebną w oczyszczaniu tego złoża.

- Manganiany żelaza i manganu: Złoża filtrujące zawierające manganiany żelaza i manganu są skuteczne w usuwaniu żelaza, manganu oraz siarczanów z wody, co może być szczególnie istotne w obszarach, gdzie te zanieczyszczenia są problemem. Coraz częściej wykorzystuje się odpowiednie spiekane zeolity w różnej granulacji do usuwania tych składników.

Docelowy wybór złoża filtracyjnego powinien być dokonany po przeprowadzeniu analizy składu chemicznego wody oraz oceny konkretnych potrzeb wodociągowych SUW. Kluczowe jest regularne monitorowanie i konserwacja złoży filtracyjnych dla zapewnienia ich skutecznego działania i długotrwałej wydajności. Konsultacje w doborze złoża i technologii są bardzo istotne.

Coraz częściej stosuje się specjalne złoża zeolitowe ze względu na ważne działanie takiego medium filtrujacego. Innowacyjne złoże klinoptylolitowe ACTIW FILTER (polska marka) Filtracja na poziomie 2 mikronów, redukcje metali ciężkich w tym żelaza i manganu (najczęściej występujące problemy SUW) oszczędności energii, wody regenerującej oraz dokładność płukania dennicy. Płukanie złoża jest szybsze, dokładniejsze, fluidyzacja pozwala bardzo dokładnie wypłukać dennicę.

W razie pytań: grzegorz@actiw.pl tel. +48 883 106 900, +48 71 321 86 91
